Jak upravit starší radiátorový systém pro tepelné čerpadlo

Není důležitý tvar ani materiál radiátorů, ale jejich výkon. Poradíme, jak systém přizpůsobit tepelnému čerpadlu.

Není důležité, jaký mají vaše radiátory tvar nebo z jakého jsou materiálu, ale jaký mají výkon. A výkon radiátoru = jeho plocha. Jednoduše řečeno, čím větší radiátor, tím lepší.

Váš stávající zdroj tepla (plynový kotel, elektrokotel, kotel na tuhá paliva…) umí natopit vodu v radiátoru na poměrně velké teploty (70-80 °C). Tepelné čerpadlo umí natopit vodu většinou na maximálně 55 °C. Navíc platí, že čím je teplota topné vody nižší, tím je jeho provoz ekonomičtější. Velikost radiátoru musí být tedy dostatečná, aby i při teplotě topné vody 55 °C nebo nižší byl schopen vytopit místnost, ve které je umístěn.

Muž v obývacím pokoji si prohlíží deskový radiátor pod oknem
Rozhoduje výkon, ne stáří ani vzhled. Otázka zní: dá tenhle radiátor při 55 °C do místnosti dost tepla?

Topný systém vám zdarma zkontrolujeme. Jak na to?

1

Nejdříve je třeba vypočítat tepelnou ztrátu objektu. To dělá projektant vytápění na základě rozměrů domu a materiálů použitých na stavbě. Vyzkoušeného projektanta máme po ruce - výpočet provede rychle a přesně.

2

Když máme výpočet tepelné ztráty, víme, kolik tepla je potřeba dodat každé místnosti. Příklad: obývací pokoj má tepelnou ztrátu 800 W. Radiátor musí tedy při 55 °C a venkovní teplotě −15 °C mít výkon minimálně 800 W. Pokud je výkon dostatečný, radiátor zůstává. Pokud je menší - je zkrátka malý a musíme jej zvětšit.

3

Pokud máte moderní deskové radiátory (např. Korado), musí se vyměnit za větší. Lze navýšit výšku, délku, nebo změnit typ - jednodeskový za dvojdeskový, dvojdeskový za trojdeskový. Při změně typu je radiátor na výšku a šířku stejný, jen se o cca 5 cm změní jeho hloubka.

4

Pokud máte žebrové radiátory, lze jejich plochu bez problémů navýšit přidáním žeber.

5

Výměna nebo úprava radiátoru je většinou nenáročná a není třeba se obávat velkého nepořádku.

6

Do místnosti můžeme samozřejmě doplnit i další radiátor.

Jaký výkon má který radiátor

Tabulka platí pro deskové radiátory KORADO RADIK KLASIK, které jsou v českých domech nejrozšířenější. Čísla jsou tepelné výkony ve wattech při teplotním spádu 55/45 °C a teplotě v místnosti 20 °C - tedy přesně v režimu, ve kterém pracuje tepelné čerpadlo.

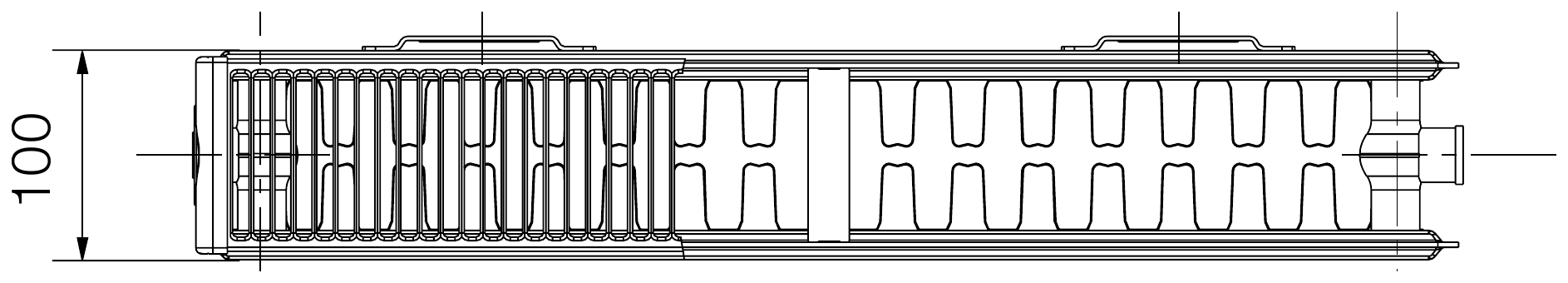

Vodorovný řez otopným tělesem RADIK KLASIK typ 22 - 2 desky + 2 řady žeber, hloubka 100 mm
Vodorovný řez tělesem, kóta udává hloubku v mm. Kresba: KORADO, a.s., katalog RADIK.

2 desky + 2 řady žeber · hloubka 100 mm - Nejčastěji instalovaný typ v rodinných domech.

W

Zadejte watty a tabulka zvýrazní rozměry, které místnost utopí.

Neznáte tepelnou ztrátu? Odhadněte ji z rozměrů místnosti

Vynásobte objem místnosti podle toho, jak je dům zateplený. Je to hrubý odhad pro představu - přesné číslo dá až výpočet tepelné ztráty od projektanta.

m
m
m
Stav domu

Zadejte všechny tři rozměry v metrech.

Tepelné výkony radiátorů RADIK KLASIK ve wattech podle výšky a délky, teplotní spád 55/45/20 °C
Délka[mm] Výška [mm]
200300400500600700900
400 -194244292337379459
500 -243305364421474573
600 -292367437505569688
700 -340428510589663803
800 271389489583674758917
900 3054375506567588531 032
1 000 3394866117298429481 147
1 100 3735346728029261 0421 261
1 200 4075837338751 0101 1371 376
1 400 4756808551 0201 1791 3271 606
1 600 5437779781 1661 3471 5161 835
1 800 6108751 1001 3121 5161 7062 064
2 000 6789721 2221 4581 6841 8952 294
2 300 7801 1171 4051 6761 9372 180-
2 600 8821 2631 5891 8952 1892 464-
3 000 1 0171 4581 8332 1872 5262 843-
Pozor na teplotu topné vody

Hodnoty platí pro spád 55/45 °C podle ČSN EN 442. Čím níž teplotu topné vody stáhnete, tím levněji čerpadlo topí.

Zdroj: KORADO, a.s. - technický list RADIK KLASIK (CZ ODT 5.01-01/16 M). Tepelné výkony podle EN 442.

Nechcete do systému zasahovat?

Pokud zjistíme, že výkon radiátorů je nižší, ale nechcete do systému zasahovat, máme také řešení:

Tepelná čerpadla topí tak dlouho, dokud je teplota topné vody vyhovující a radiátory dům vytopí.
Jakmile zjistíte, že teplota radiátorů je nevyhovující, sepnete původní kotel, který teplotu zvýší. Tepelné čerpadlo se automaticky uzavře.
Tento způsob je ekonomický jen pokud se vysokoteplotní zdroj spouští minimálně, při teplotách −10 °C nebo nižších.

Je lepší a ekonomičtější přizpůsobit radiátorový systém tepelnému čerpadlu než provozovat tepelné čerpadlo v jeho hraničních možnostech.

Příklad:

1. Venkovní teplota −7 °C, topná voda 35 °C → topný faktor TČ = 3,0

2. Venkovní teplota −7 °C, topná voda 50 °C → topný faktor TČ = 2,4

Za stejné peníze za elektřinu dostáváte výrazně nižší výkon tepelného čerpadla.

Úpravy radiátorového systému řešíme za režijní ceny. Nechceme, aby se instalace tepelného čerpadla zbytečně prodražovala.
