Radiátory

Radiátory se dříve běžně dimenzovaly na teplotu topné vody 75 °C i vyšší. Moderní topné systémy pracují jako nízkoteplotní, teplota topné vody se pak pohybuje maximálně do 55 °C.

Nízkoteplotní radiátory nejsou nijak zvláštní, pouze jsou větší. Je třeba proto systém nadimenzovat přesně a účelně tak, aby velikost radiátorů byla dostatečná. Nabízíme deskové, designové i litinové radiátory a žebříkové koupelnové radiátory s různými připojeními (levé, pravé, středové, spodní, boční).

O kolik větší? Podívejte se do tabulky

Výkony deskových radiátorů KORADO RADIK KLASIK při teplotním spádu 55/45 °C - tedy v režimu tepelného čerpadla. Zadejte tepelnou ztrátu místnosti a tabulka zvýrazní rozměry, které ji pokryjí.

Typ 10 47 mm Typ 11 63 mm Typ 20 66 mm Typ 21 66 mm Typ 22 100 mm Typ 33 155 mm

2 desky + 2 řady žeber · hloubka 100 mm - Nejčastěji instalovaný typ v rodinných domech.

Tepelná ztráta místnosti

W

Zrušit

Zadejte watty a tabulka zvýrazní rozměry, které místnost utopí.

Neznáte tepelnou ztrátu? Odhadněte ji z rozměrů místnosti

Vynásobte objem místnosti podle toho, jak je dům zateplený. Je to hrubý odhad pro představu - přesné číslo dá až výpočet tepelné ztráty od projektanta.

Výška

m

Šířka

m

Délka

m

Stav domu

Novostavba 18 W/m³ Částečně zateplený 30 W/m³ Nezateplený 38 W/m³

Zadejte všechny tři rozměry v metrech.

Použít v tabulce

Tepelné výkony radiátorů RADIK KLASIK ve wattech podle výšky a délky, teplotní spád 55/45/20 °C

Délka[mm]	Výška [mm]
	200	300	400	500	600	700	900
400	-	194	244	292	337	379	459
500	-	243	305	364	421	474	573
600	-	292	367	437	505	569	688
700	-	340	428	510	589	663	803
800	271	389	489	583	674	758	917
900	305	437	550	656	758	853	1 032
1 000	339	486	611	729	842	948	1 147
1 100	373	534	672	802	926	1 042	1 261
1 200	407	583	733	875	1 010	1 137	1 376
1 400	475	680	855	1 020	1 179	1 327	1 606
1 600	543	777	978	1 166	1 347	1 516	1 835
1 800	610	875	1 100	1 312	1 516	1 706	2 064
2 000	678	972	1 222	1 458	1 684	1 895	2 294
2 300	780	1 117	1 405	1 676	1 937	2 180	-
2 600	882	1 263	1 589	1 895	2 189	2 464	-
3 000	1 017	1 458	1 833	2 187	2 526	2 843	-

Pozor na teplotu topné vody

Hodnoty platí pro spád 55/45 °C podle ČSN EN 442. Čím níž teplotu topné vody stáhnete, tím levněji čerpadlo topí.

Zdroj: KORADO, a.s. - technický list RADIK KLASIK (CZ ODT 5.01-01/16 M). Tepelné výkony podle EN 442.

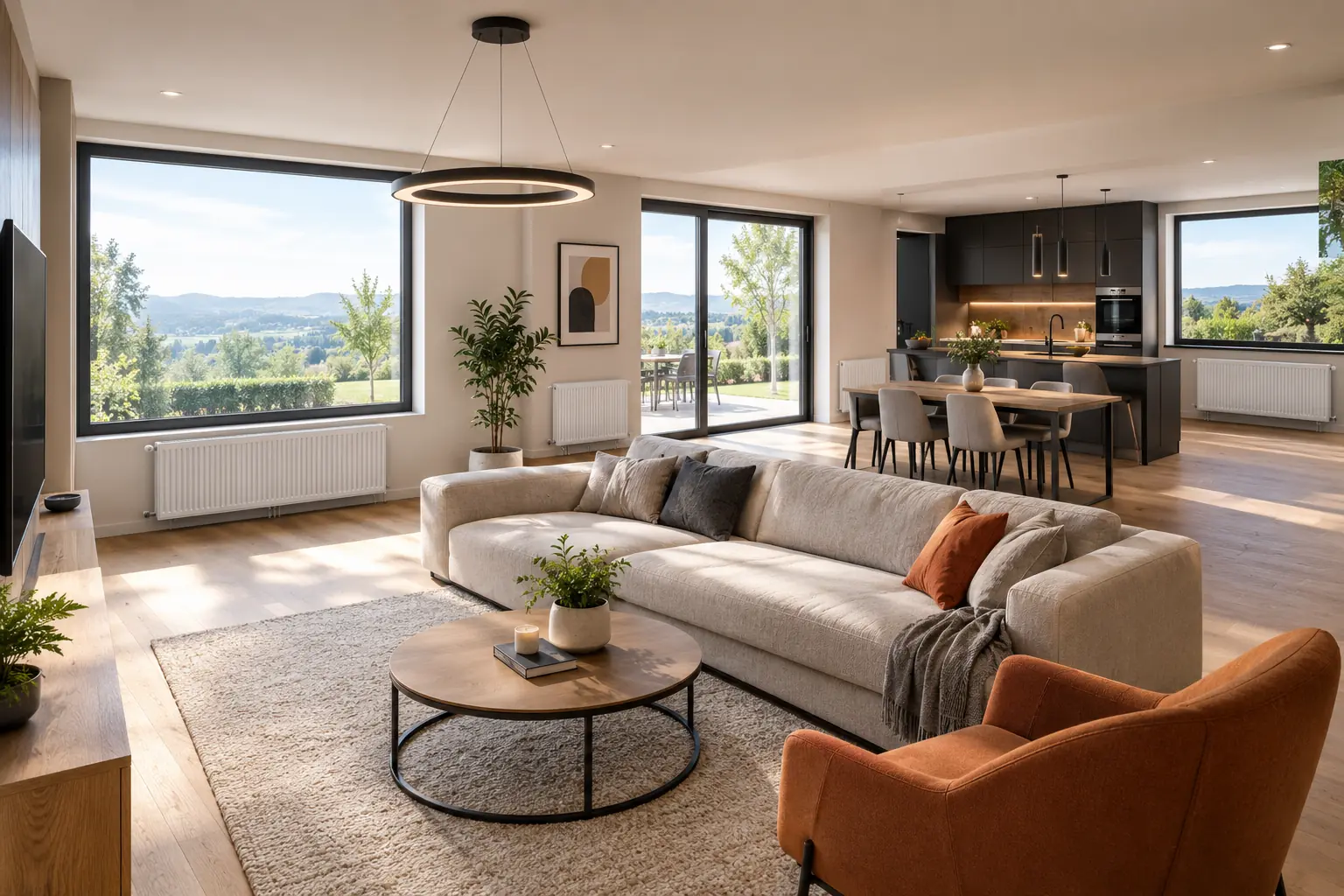

V moderních domech, které mají výborné izolační vlastnosti, se nemusíte bát, že radiátor bude obrovský. Výpočtem vám zajistíme správné dimenzování i rozumnou velikost radiátorů.
